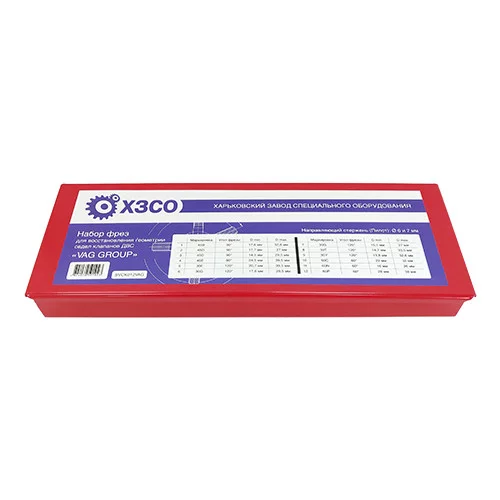

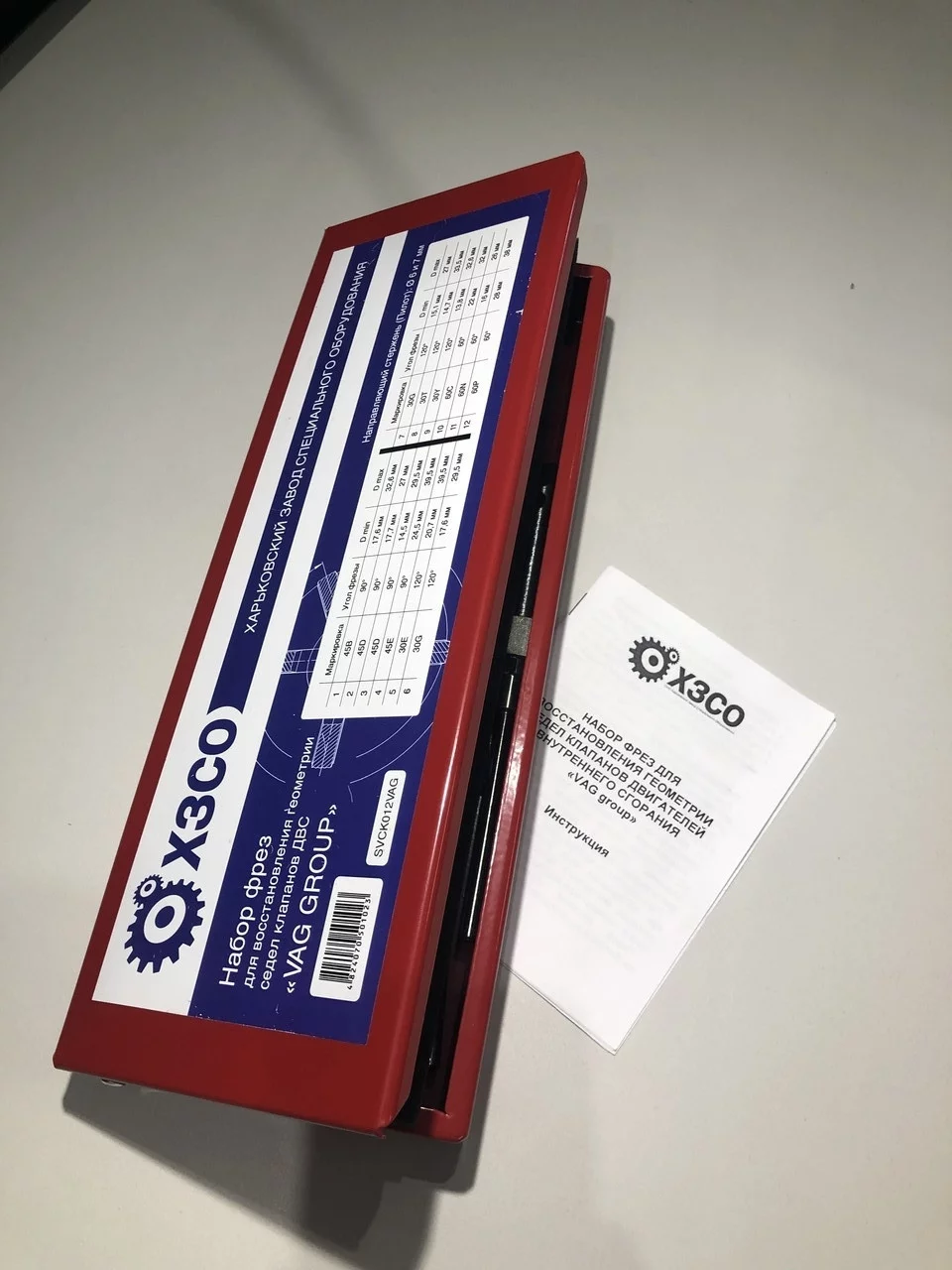

Набір фрез для відновлення геометрії сідел клапанів ДВС "VAG group" (ХЗСО) SVCK012VAG
Цей набір фрез (шарошок) призначений для відновлення геометрії сідел клапанів двигунів внутрішнього згоряння автомобілів.
Фрези мають у своїй конструкції різальні ножі з фіксованим положенням, тобто нерегульовані положення щодо корпусу фрези.
Конструкція та розміри фрез дають змогу обробляти сідла клапанів, забезпечуючи значення кутів і діаметрів відповідно до рекомендацій заводу виробника двигуна.
Виробник набору фрез гарантує, що за дотримання всіх умов інструкції, різальний інструмент слугуватиме тривалий термін і принесе максимальний прибуток. Перед початком використанням фрез необхідно ознайомитися з цією інструкцією.
Комплектність набору фрез
Набір складається з різального інструменту — фрез (шарошок), з різними діаметрами та кутами, а також напрямного стрижня (пілота). Набір фрез дає змогу обробляти фаски сідел клапанів, автомобілів сімейства VAG Тигр забезпечуючи такі кути, рекомендовані заводом виробником:
- A 45º, B 30º, C 30º
Характеристики:
| Діапазон оброблюваних діаметрів сідниць клапанів: | 17.6-32.6, 17.7-27, 14.5-29.5, 24.5-39.5, 17.6-29.5, 15.1-27, 14.7-33.5, 13.8-32.6, 22-32, 16-26, 28-38 мм |
| Кути фрез: | 60º, 90º, 120º |
| Діаметр напрямного стрижня (пілота): | 6, 7 мм |

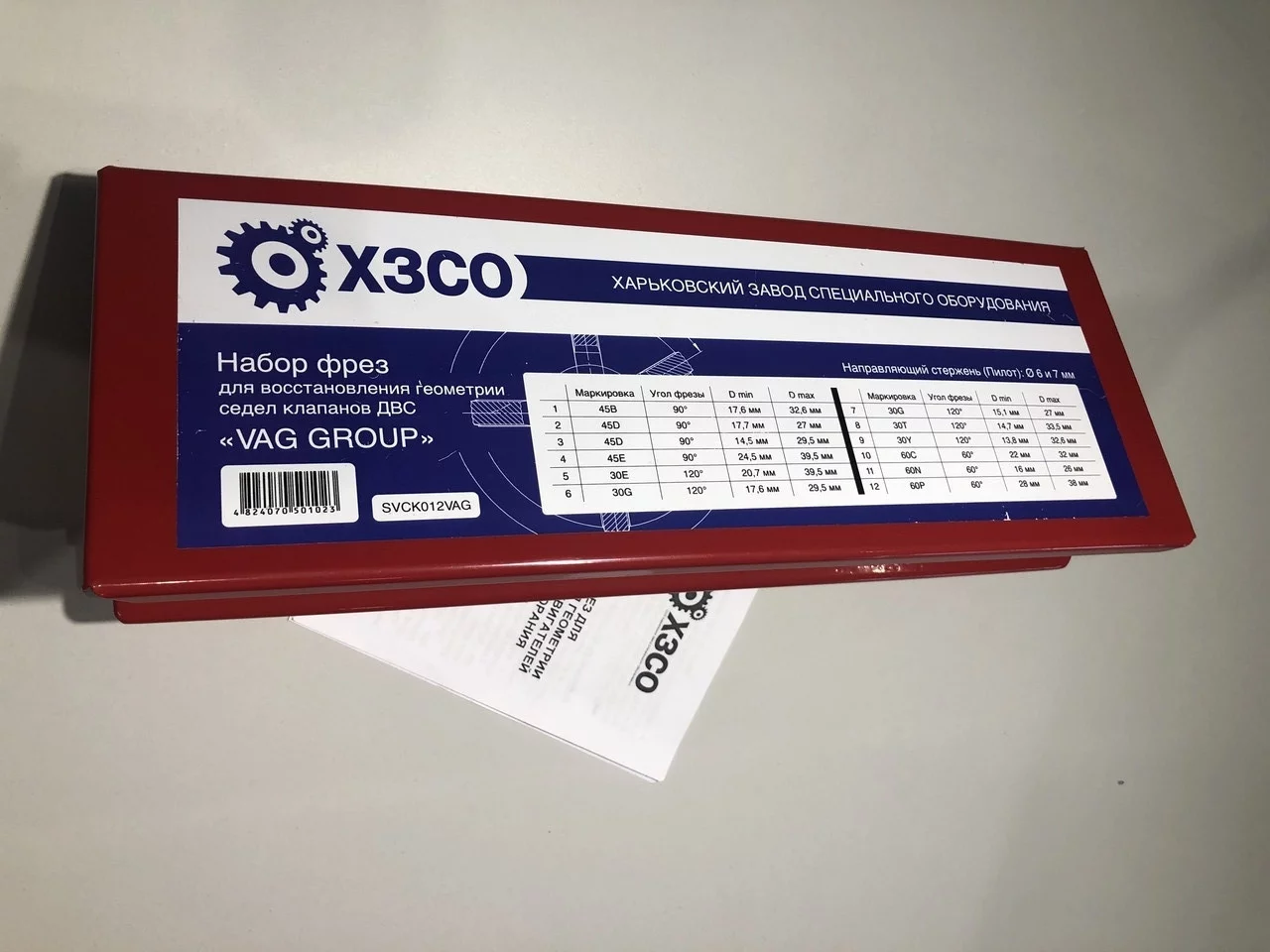

| Позначення фрези | Діапазон оброблюваних сідел клапанів | Кут фрези | Діаметр напрямного стрижня |
| Фреза 45B | 17.6-32.6 мм | 90° | 6, 7 мм |
| Фреза 45D | 17.7-27 мм | 90° | |
| Фреза 45D | 14.5-29.5 мм | 90° | |
| Фреза 45E | 24.5-39.5 мм | 90° | |
| Фреза 30E | 20.7-39.5 мм | 120° | |
| Фреза 30G | 17.6-29.5 мм | 120° | |
| Фреза 30G | 15.2-27 мм | 120° | |
| Фреза 30T | 14.7-33.5 мм | 120° | |
| Фреза 30Y | 13.8-32.6 мм | 120° | |
| Фреза 60C | 22-32 мм | 60° | |
| Фреза 60N | 16-26 мм | 60° | |
| Фреза 60P | 28-38 мм | 60° |

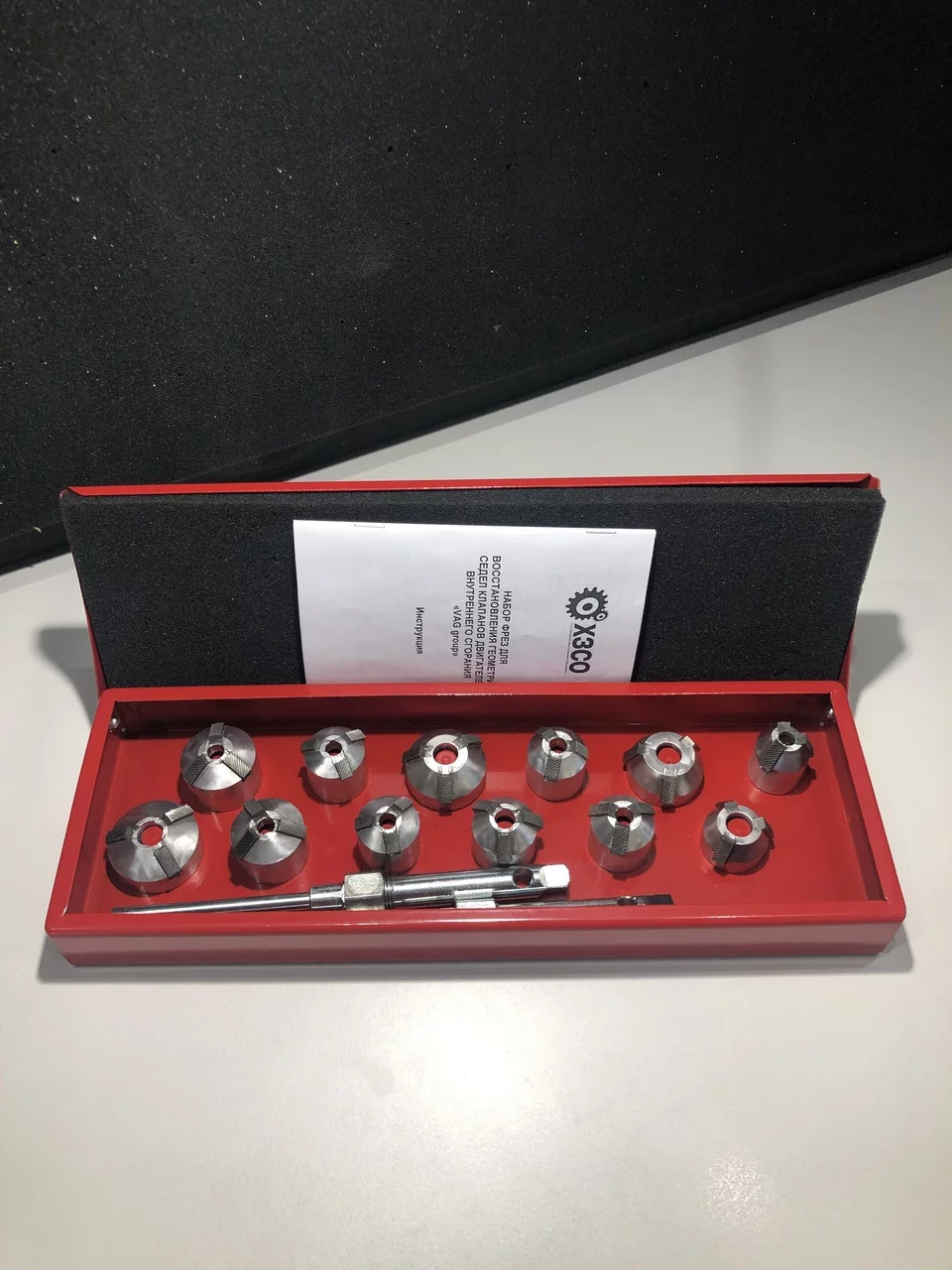

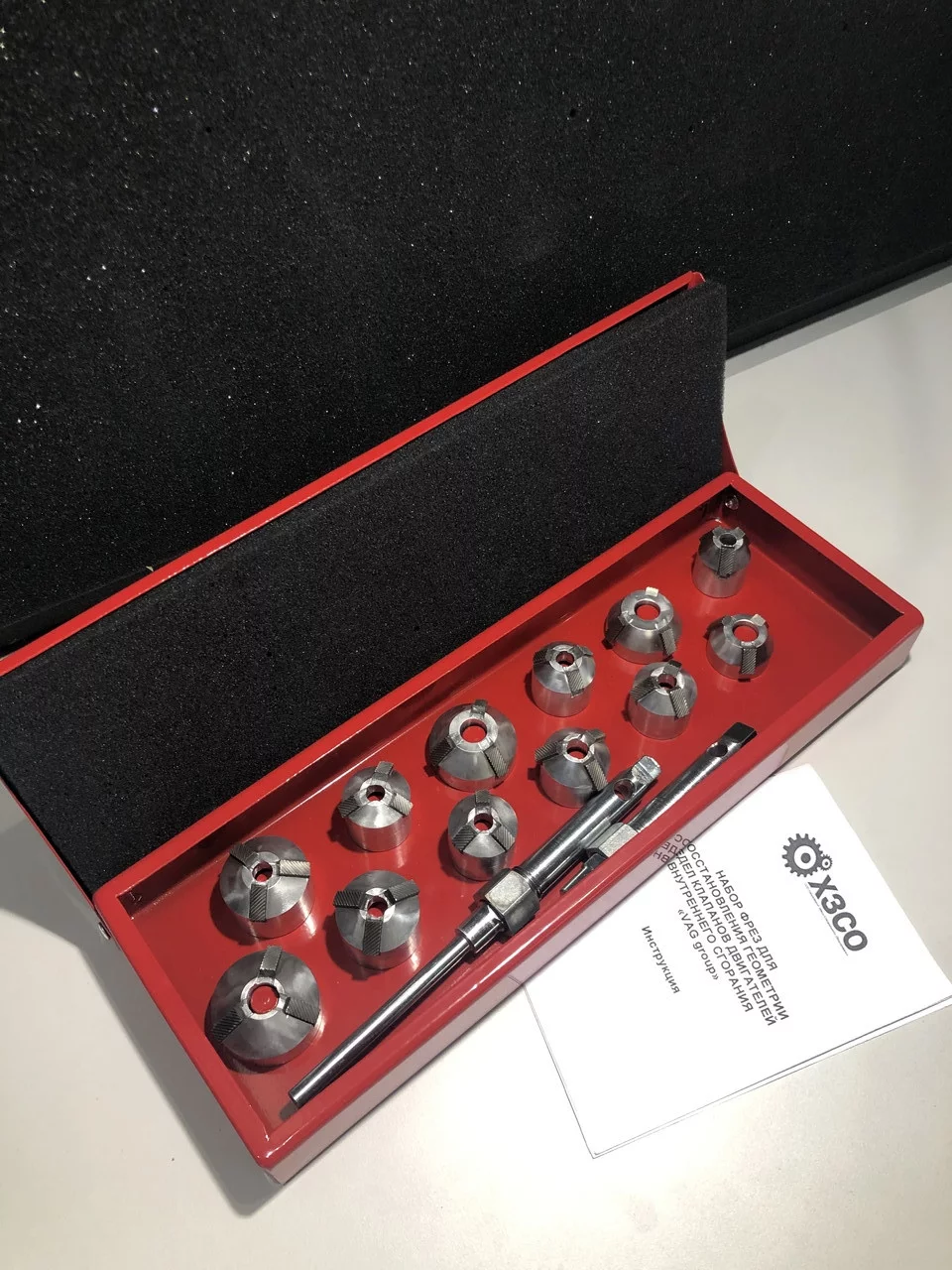

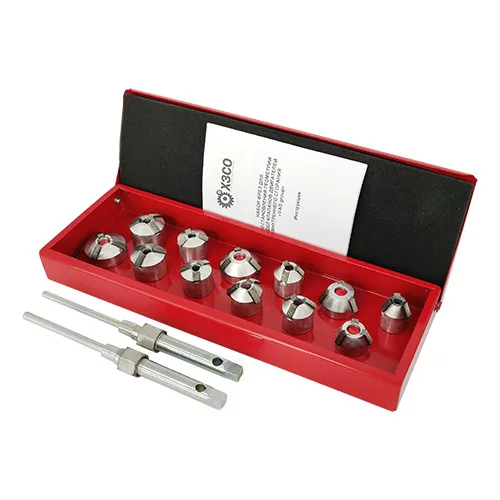

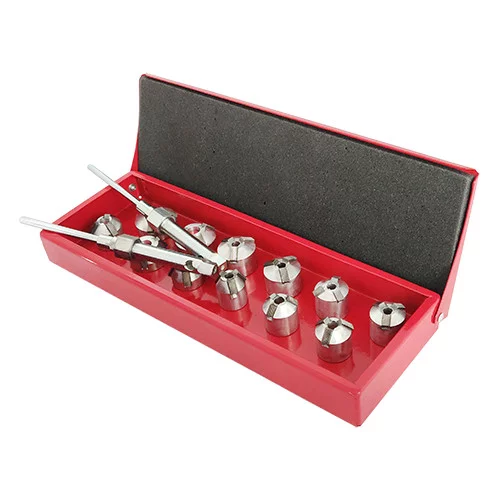

Комплектація:
Фреза 30T 120º
Фреза 30E 120º
Фреза 30G 120o (2 шт.)
Фреза 30Y 120º
Фреза 45E 90º
Фреза 45B 90º
Фреза 45D 90o (2 шт.)
Фреза 60P 60º
Фреза 60C 60º
Фреза 60N 60º
Напрямний стрижень (пілот) діаметром 6 мм із гайкою
Напрямний стрижень (пілот) діаметром 7 мм із гайкою
