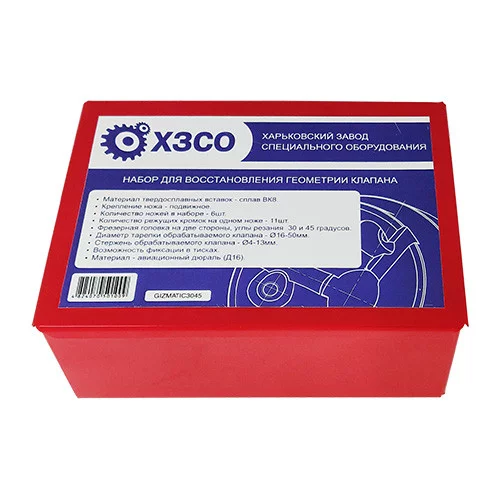

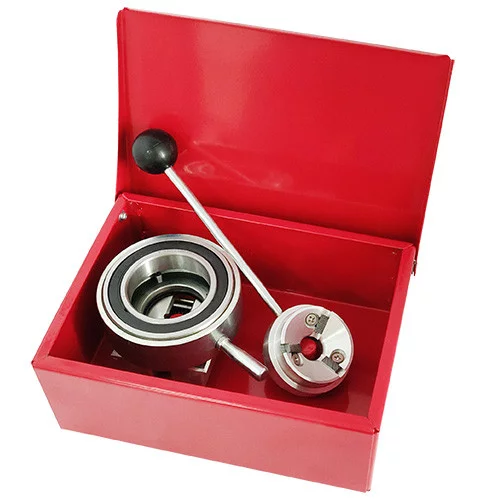

Набір для відновлення робочої фаски клапана (ХЗСО) GIZMATIС3045
Інструмент для ремонту відновлення фаски клапана виробництва Харківського заводу спеціального обладнання ХЗСО.
Пристосування для ремонту робочої фаски клапана.
- Розміри тарілки клапана: від 16 мм до 50 мм.
- Розміри стрижня клапана: від 4 мм до 13 мм.

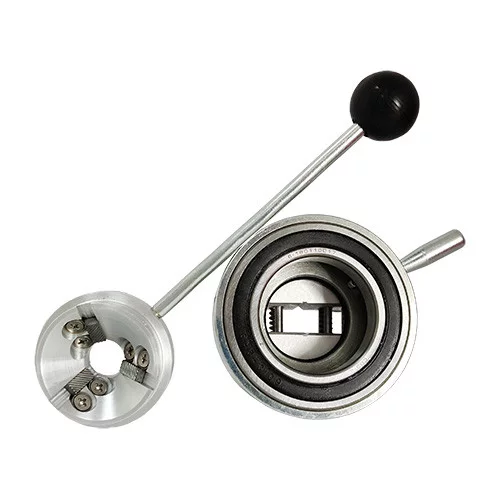

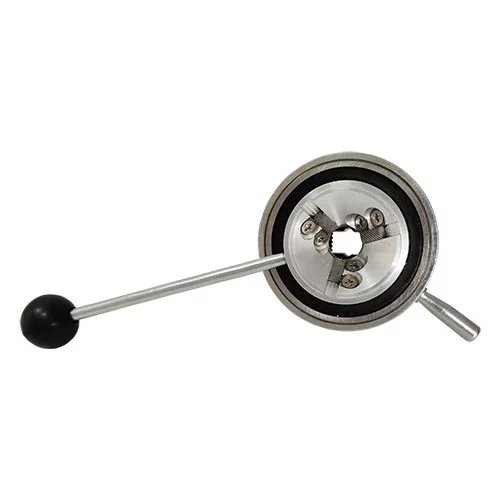

- Фрезерна головка на дві сторони, кути різання 30 і 45 градусів.
- Матеріал твердосплавних вставок — сплав ВК8.
Порядок роботи:

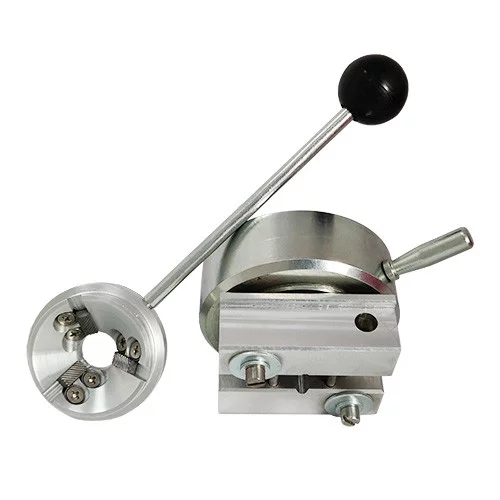

- Фіксується в слюсарних тисках, стрижень клапана обтискає алюмінієвими губками.
- Оброблення робочої фаски клапана з кутом 30 градусів або 45 градусів, самоцентрується й підтискається мікроліфтом до робочого фаски клапана.
- 7-12 обертів інструмента за годинниковою стрілкою досить для отримання практично ідеальної концентральної поверхні робочої фаски клапана.
Характеристики:
| Кількість ножів: | 6 шт. |
| Різальні крайки на ножі: | 11 шт. |
| Угол реза: | 30°, 45° |
| Діаметр тарілки оброблюваного клапана: | 16-50 мм |
| Стрижень оброблюваного клапана: | 4-13 мм |
| Матеріал: | Авіаційна дюраль (Д16) |
Назначение
Для сквозных отверстий
Наличие твердосплавных пластин
Да
Тип
Конический
