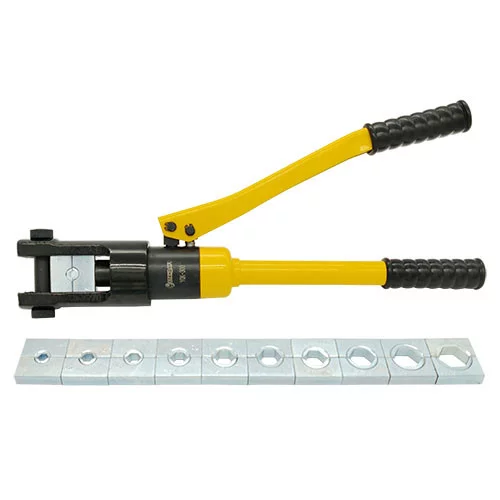

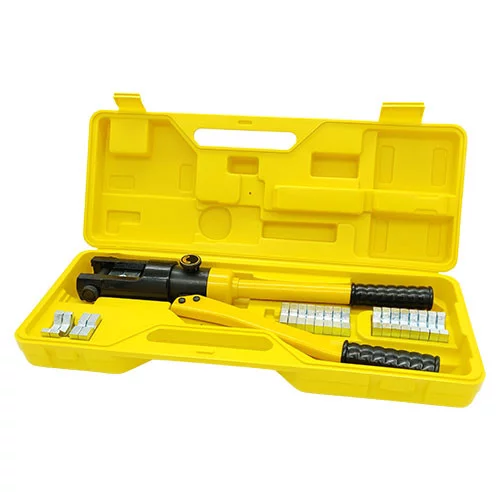

Прес-кліщі гідравлічні YQK-300 (16-300 мм2) для опресування наконечників і гільз СТАНДАРТ HCRT0300

Прес-кліщі гідравлічні YQK-300 (16-300 мм2) для опресування наконечників і гільз СТАНДАРТ HCRT0300

Як робоча рідина застосовують гідравлічну олію. Це рішення дає змогу знизити фізичні витрати монтажника, порівнюючи з роботою механічними кліщами.

Забороняється застосовувати як робочу рідину:

• корозійно-активні речовини;


• олія з домішками води.

Для обтискання необхідно зробити 11 кроків:

1. Видалити ізоляцію необхідної довжини з кабелю або дроту.


2. Вставити жилу провідника очищеним від ізоляції кінцем у наконечник або гільзу (відповідно дотримуватися відповідності).


3. Витягти вісь із головки.


4. Встановити напівформи матриці в головку. Номер матриці має відповідати номеру наконечника.


5. Розмістити провідник із наконечником у фігурному пазу між напівформами матриці.


6. Установити вісь у головку.


7. Повернути гвинт у положення «ON» (поворот за годинниковою стрілкою на 180°).


8. Здійснювати ручки, що гойдають, поки торці матриці не зіткнуться. Обтискати гільзи від центру до країв. Після того як торці матриці зіткнулися, не переміщати ручку.


9. Повернути гвинт у положення «OFF» (проти годинникової стрілки на 180°).


10. Витягти опресований провідник із матриці (якщо треба дістати вісь із головки).


11. Звести ручки агрегату.

Заходи безпеки

• забороняється працювати з дротами, що перебувають під напругою й розбирати виріб під час проведення обтискання;


• якщо експлуатація довго не відбулася, треба замінити робочу рідину;


• у разі течі гідравлічної оливи в процесі обтискання негайно поверніть гвинт у положення «OFF», витягніть дріт із матриці та зведіть ручки;


• в процесі зберігання:



  • середовище не має містити корозійно-активних речовин;


  • заправлений робочою рідиною;


  • головка оброблена консерваційним мастилом.
